REMONTAGE BRAS OSCILLANT

Préparer le bras oscillant avec les douilles calibrées, les bagues de palier et les joints à lèvres

D’abord introduire les joints à lèvre (dans le bon sens) …

…idéalement par le coté extérieur du bras oscillant ……..

…et les pousser jusqu’au fond, jusqu’à l’autre extrémité. Ils se retrouvent donc vers l’intérieur du bras oscillant.

Puis insérer la bague de palier de la même façon les bagues de palier

…et les enfoncer jusqu’au bout vers le joint à lèvre.

Finir ensuite par la douille calibrée.

Puis mettre les entretoises…

…et apposer les pare-poussiere.

Le bras oscillant est presque prêt à être mis en place…

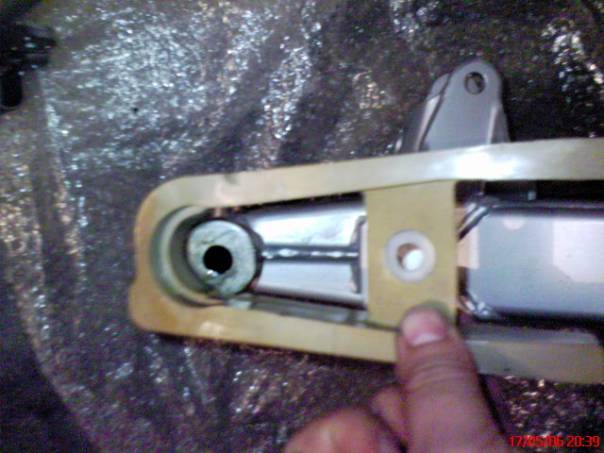

… il faut juste rajouter le guide chaine.

Ensuite, on peut procéder à la mise en place du bras oscillant.

Introduire l’axe…

…mettre la rondelle….

…et l’écrou.

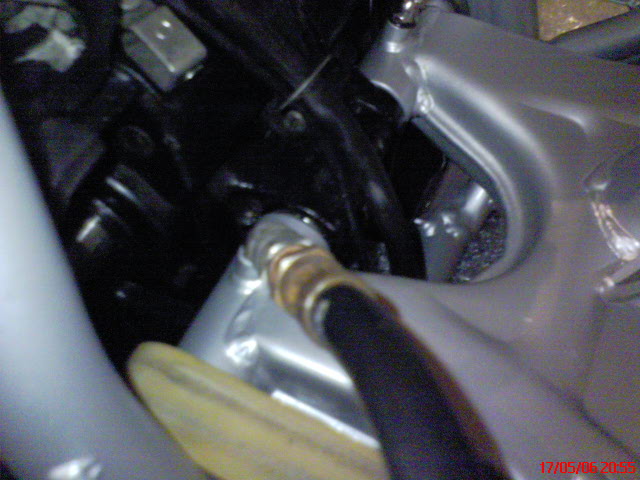

Ne pas oublier de graisser le tout par les graisseurs…

…en utilisant une pompe à graisse.
